Stive de arc cu disc pentru limitator de suprasarcină
|

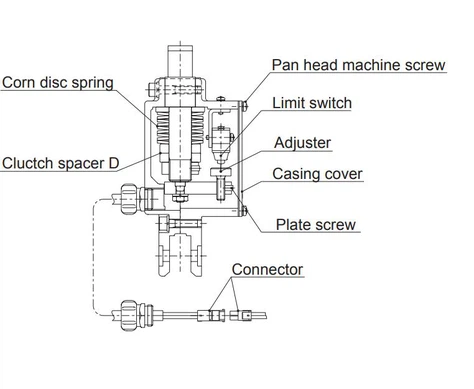

Figura 1. protecție la suprasarcină prin arc cu disc sau șaibe Belleville |
Arcurile cu disc numite și șaibe Belleville sunt utilizate în principal în limitatorul de suprasarcină pentru unitățile de ridicare sau palanul electric cu lanț. Când se aplică o sarcină între piston și turnare, pistonul acționează pentru a comprima arcul disc sau șaibe Belleville. Pe măsură ce arcurile Belleville se comprimă, dispozitivul de reglare montat pe brațul pistonului se deplasează spre comutator. Dacă sarcina este suficient de mare, arcul se va comprima suficient pentru ca reglatorul să acționeze întrerupătorul. Când întrerupătorul este acţionat, acesta întrerupe circuitul de control al contactorului de ridicare al palanului. |
 |
Material disponibil: ●Oțel carbon: 51CrV4 (1,8159 / 6150) ●Oțel inoxidabil seria SUS300: SUS301 (1,4310) SUS304 (1,4301) SUS316 (1,4401) ●Oțel inoxidabil întărit prin precipitații: Oțel inoxidabil 17-7PH (1.4568) ●Oțel inoxidabil stabil termic: X22CrMoV12 1 (1,4923) ●Oțel inoxidabil la temperatură înaltă: Inconel 718 (2,4668) Inconel 750 (2,4669) Nimonic 90 (2,4969) |
