Stive de arcuri cu disc pentru actuatorul de frână cu disc cu arc-
Arcurile cu disc numite și șaibe Belleville sunt utilizate în principal în frânele cu disc cu etrier hidraulice sau pneumatice pentru a oferi forță de strângere a frânei în macarale, minerit, sisteme de transport și producție unde este necesară cuplarea automată la pierderea puterii.
Frânele cu disc etrier utilizează stive de arcuri cu disc pentru a genera forță, care este apoi eliberată de aer sau presiune hidraulică.

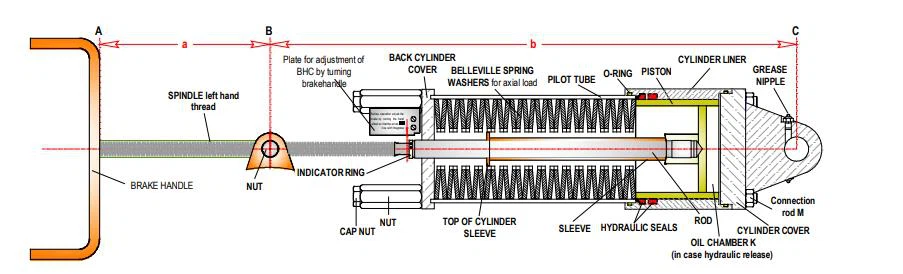

Figura 1 prezintă schematic o frână cu bandă aplicată cu arc formată din arcuri cu disc sau şaibe Belleville unde, în funcţie de eliberarea manuală sau hidraulică, pistonul care le comprimă este deplasat axial prin rotirea manetei de frână de către operator sau, respectiv, prin presiunea hidraulică care acţionează asupra camerei de ulei.
Pentru a elibera frâna odată ce troliul este cuplat, operatorul decomprimă în continuare arcul împotriva pistonului prin rotirea mânerului de frână în sens invers acelor de ceasornic.
Pentru a aplica frâna din starea eliberată, operatorul rotește mânerul de frână în sensul acelor de ceasornic.
Figura 1. Frână cu arc-acționată (arc cu disc sau șaibe Belleville).
|

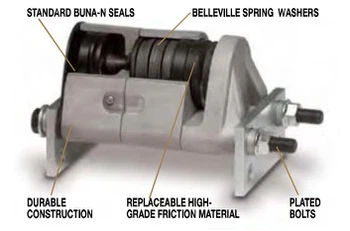

Figura 2 Frână cu disc aplicată cu arc hidraulic- (arcuri cu disc sau șaibe Belleville) |
Figura 2 prezintă o frână cu disc cu etrier hidraulic aplicat cu arc-. Forța de frânare este asigurată de un teanc de șaibe Belleville sau arcuri cu disc. Mașinile de spălat Belleville sunt capabile să stocheze o forță enormă. Când frâna este presurizată, un piston se mișcă pentru a comprima stivele de șaibe elastice Belleville, eliberând astfel discul. |
|
|
Material disponibil: ●Oțel carbon: 51CrV4 (1,8159 / 6150) ●Oțel inoxidabil seria SUS300: SUS301 (1,4310) SUS304 (1,4301) SUS316 (1,4401) ●Oțel inoxidabil întărit prin precipitații: Oțel inoxidabil 17-7PH (1.4568) ●Oțel inoxidabil stabil termic: X22CrMoV12 1 (1,4923) ●Oțel inoxidabil la temperatură înaltă: Inconel 718 (2,4668) Inconel 750 (2,4669) Nimonic 90 (2,4969) |
