Arc supapă disc

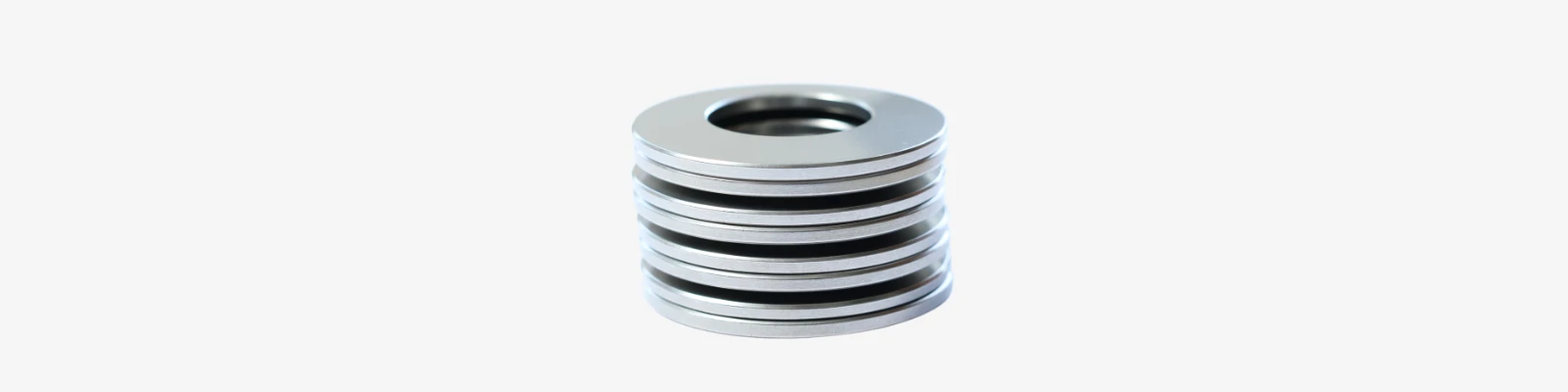

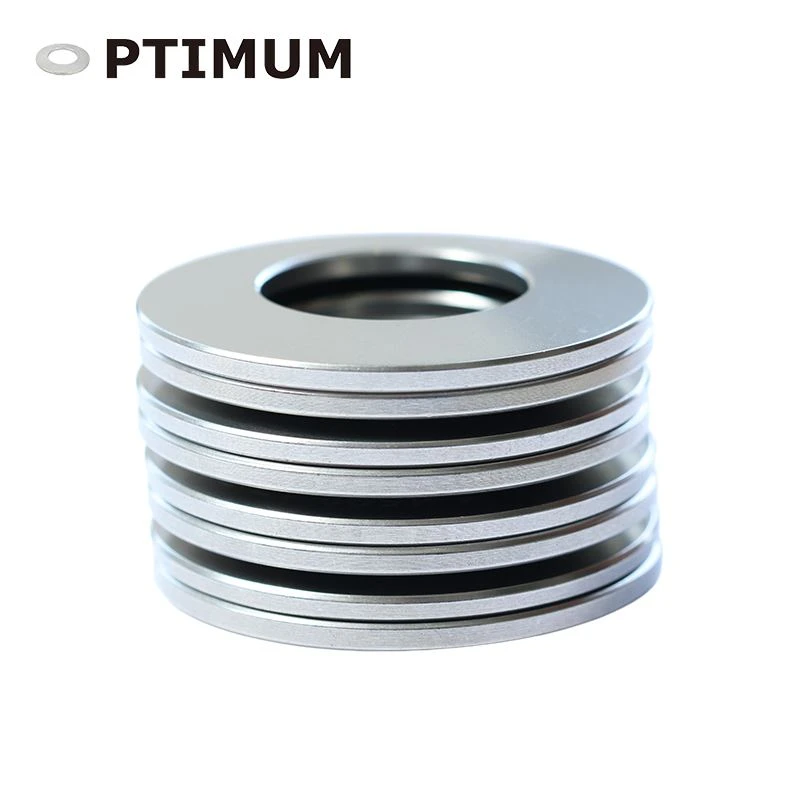

Arcul cu disc de supapă (Șaibe Belleville) sunt utilizate la încărcarea sub tensiune a glandelor de etanșare a supapelor.

„Încărcare activă” înseamnă folosirea șaibelor Belleville pentru a menține sarcina pe o etanșare.

Majoritatea supapelor folosesc știfturi sau șuruburi pentru a exercita o sarcină asupra presetupei, care încarcă garnitura.

În timp ce tija supapei este rotită sau se mișcă înainte și înapoi sub influența temperaturii și presiunii din conducte, o parte din materialul de ambalare se pierde în timpul fiecărei operațiuni.

Pe măsură ce se întâmplă acest lucru, preîncărcarea este pierdută pe suportul glandei.

Odată ce preîncărcarea scade sub un anumit prag, va apărea o scurgere.

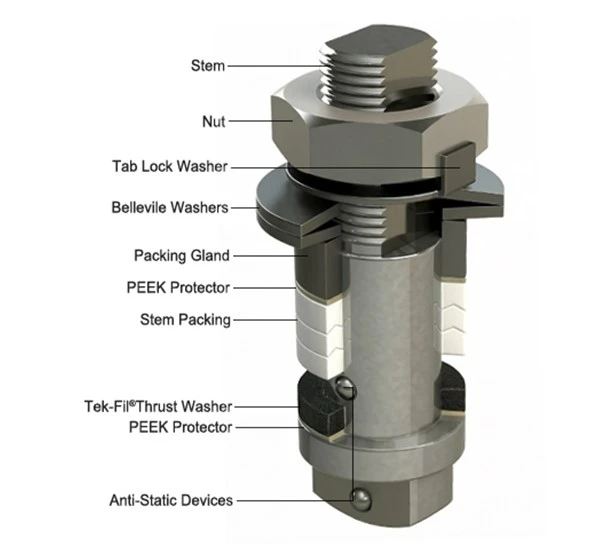

Adăugarea de șaibe Belleville pe suportul presetupei sub piulițele știftului presetupei pentru a compensa scăderea presiunii și fixarea știfturilor, ceea ce asigură presiunea de etanșare adecvată a garniturii și evită scurgerea prin ambalaj.

Încărcarea sub tensiune cu șaibe Belleville sau arcurile cu disc sunt utilizate pe scară largă în supape fluture, supape de eșantionare, supape cu bilă, supape de pigging, supape rotative și etc.

În structura scaunului supapei pentru utilizare grea-, arcul disc este instalat în dispozitivul de reținere a scaunului supapei.

Forța elastică continuă a arcului disc apasă inelul scaunului supapei pe suprafața bilei, creând o etanșare stabilă.

Acest design asigură etanșarea de clasa a IV-a pentru supapele-etanșate cu metal și etanșarea de clasa V pentru supapele-etanșate moi.

Materialele tipice pentru încărcarea sub tensiune a glandelor de etanșare a supapelor includ (dar nu se limitează la) următoarele 51CrV4, SUS301, SUS304, SUS316, Inconel X718, Inconel X750, oțel inoxidabil 17-7PH.
